MELSECNET対応 光ファイバケーブル

使用する光ユニット機器により、2種類の光ファイバをラインナップ

※SIユニット対応 大口径石英ガラスタイプ

ファイバ心線→大口径石英ファイバ
低損失(5.5dB/km)、広帯域(100MHz・km)
Aシリーズ～Qシリーズ～IQ-Rシリーズ 局間1000mまで伝送可能

※GIユニット対応 GI（50/125）タイプファイバ心線→マルチモードGI(50/125)
局間2000mまで伝送可能

型名の指定方法はこちら
特殊外装ケーブルについてはこちら

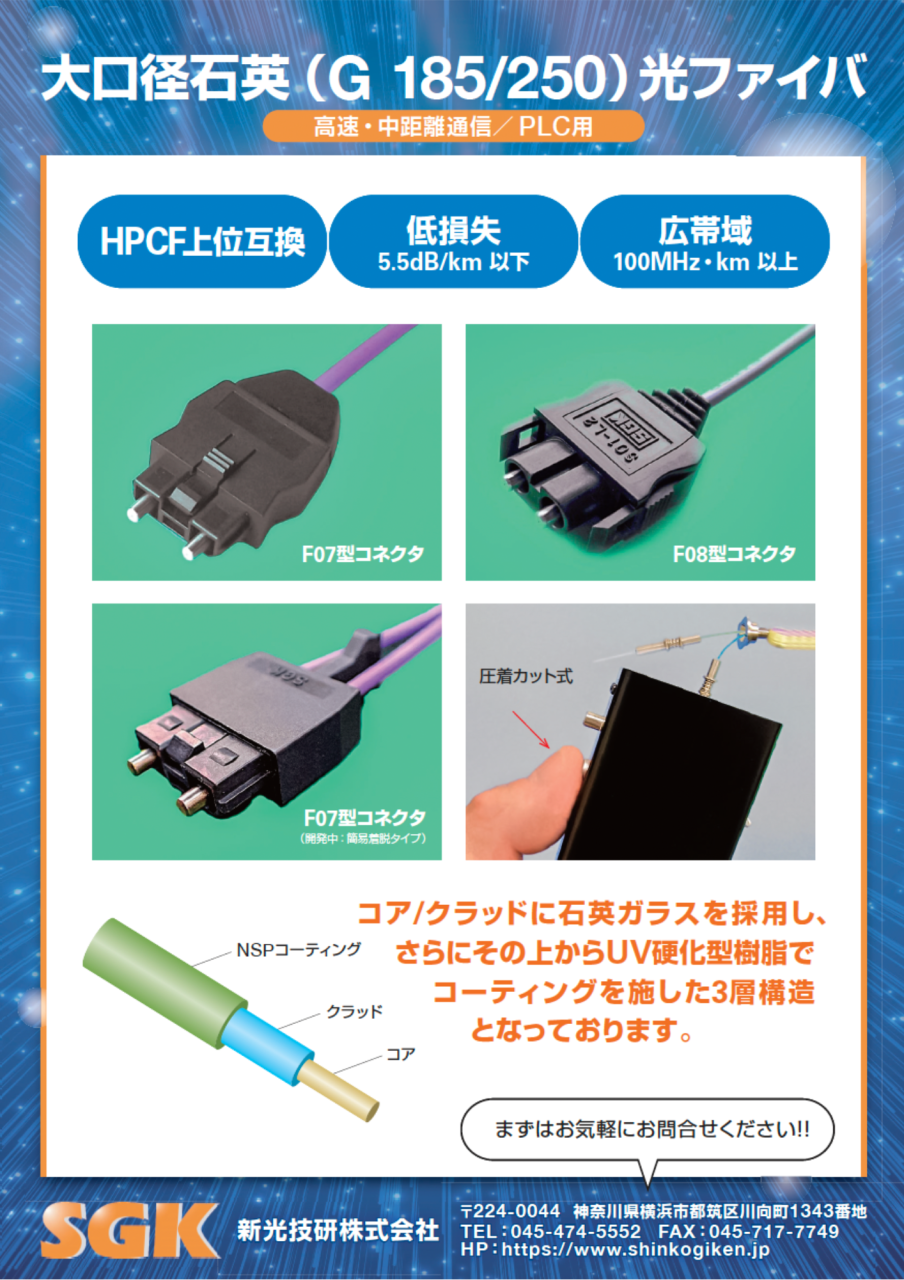

大口径石英ガラスタイプ

・光コードに高NA大口径石英ガラスを採用
・低損失(5.5dB/km)広帯域(100MHz･km)のため最長1,000mまで伝送可能

光学的仕様

光ファイバ種別

コア径
（μm）

クラッド径
（μm）

NSPコーティング
（μm）

波長
（nm）

伝送損失
（dB/km）

伝送帯域
（MHz･km）

G 185/250

185

230

250

850

5.5

100

G 185/250-A12-**M-W-S 盤内用



コネクタ

 S01-L2（F08）
光コード数 1
光ファイバー心数 2
ケーブル長
1m～1000mまでオーダー製作可能
備考 ※ケーブル長5mの場合、
「G 185/250-A12-5M-W-S」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

仕様

光コード数

 1
光ファイバ心数 2
コネクタ S01-L2（F08）
光コード仕様 コア 材質 石英ガラス
外径 185±5μm
クラッド 材質 石英ガラス
外径 230±5μm
NSPコーティング 材質 UV硬化型樹脂
外径 250±5μm
抗張力繊維 材質 ポリアラミド繊維
外被 材質 PVC（紫）
外径 2.8±0.3mm
開口数 0.28±0.02

敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください。また、敷設後は許容曲げ半径を必ずお守りください。

G 185/250-F12-**M-W-S 屋内外用



コネクタ
 S01-L2（F08）
光コード数 1
光ファイバー心数 2
ケーブル長 1m～1000mまでオーダー製作可能
備考
※ケーブル長10mの場合、
「G 185/250-F12-10M-W-S」となります。
 ※納期についてはお問合せください。
製品仕様詳細はこちら

仕様

光コード数

 1
光ファイバ心数 2
コネクタ S01-L2（F08）
光ケーブル仕様 テンションメンバ 材質 防錆処理銅線
外径 約1.0mm
介在紐 材質 -
緩衝層 材質 -
シース 材質 PVC（黒色・赤ライン一本）
仕上がり外径 約9.4mm

敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください。また、敷設後は許容曲げ半径を必ずお守りください。

G 185/250-D*2-**M-W-S 屋外補強型



コネクタ

 S01-L2（F08）
光コード数 1、2、4
光ファイバー心数 2、4、8
ケーブル長 1m～1000mまでオーダー製作可能
備考

※光コード数 ： 1
ケーブル長 ： 100mの場合、
「G 185/250-D12-100M-W-S」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

G 185/250-D12

G 185/250-D22

G 185/250-D42

仕様

光コード数

1、2、4
光ファイバ心数2、4、8
コネクタS01-L2（F08）
光ケーブル仕様テンションメンバ材質被覆付鋼線
外径約2.3mm
介在紐材質PE紐
緩衝層材質プラスチック紐
シース材質LAPシース（黒色）
仕上がり外径約14mm

敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください。また、敷設後は許容曲げ半径を必ずお守りください。

GI 50/125タイプ

・マルチモードGI 50/125での通信は、最長2,000mまで伝送可能

光学的仕様

光ファイバ種別コア径
(μm)

クラッド径
(μm)

被覆径
(mm)		波長
(nm)		伝送損失
(dB/km)		伝送帯域
(MHz・km)

GI 50/125

501250.98503.0500

型名の指定方法はこちら

特殊外装ケーブルについてはこちら

SG-A11G125-**M-W-DL6 盤内用


コネクタ

DL6-CP（F06）
光コード数1
光ファイバー心数1
ケーブル長
1m～2000mまでオーダー製作可能
備考※ケーブル長5mの場合、
「SG-A11G125-5M-W-DL6」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

SG-A21G125-**M-W-DL6 盤内用


コネクタ

DL6-CP（F06）
光コード数2
光ファイバー心数2
ケーブル長
1m～2000mまでオーダー製作可能
備考※ケーブル長5mの場合、
「SG-A21G125-5M-W-DL6」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

仕様

光コード数

12
光ファイバ心数12
コネクタDL6-CP（F06）
光コード仕様コア材質石英ガラス
外径50±3μm
クラッド材質石英ガラス
外径125±2μm
被覆材質紫外線硬化性樹脂及び熱可塑性樹脂
外径0.9±0.1mm
抗張力繊維材質アラミド繊維
外被材質PVC（空色）
外径2.8±0.2mm 短径：2.9±0.3mm 長径：5.8±0.6mm
開口数0.20±0.02

敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください。また、敷設後は許容曲げ半径を必ずお守りください。

SG-D21G125-**M-W-DL6 コード集合 ノンメタリックタイプ


コネクタ

DL6-CP（F06）
光コード数2
光ファイバー心数2
ケーブル長
1m～2000mまでオーダー製作可能
備考※ケーブル長10mの場合、
「SG-D21G125-10M-W-DL6」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

SG-D41G125-**M-W-DL6 コード集合 ノンメタリックタイプ


コネクタ

DL6-CP（F06）
光コード数4
光ファイバー心数4
ケーブル長
1m～2000mまでオーダー製作可能
備考※ケーブル長10mの場合、
「SG-D41G125-10M-W-DL6」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

仕様

光コード数

1～45～67～10
光ファイバ心数1～45～67～10
コネクタDL6-CP（F06）
光ケーブル仕様テンションメンバ材質FRP
外径約1.6mm
介在紐材質-
緩衝層材質-
シース材質PE（黒色）
仕上がり外径約12mm約13mm約17mm

敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください。また、敷設後は許容曲げ半径を必ずお守りください。

SG-D21G125-LAP-**M-W-DL6 コード集合LAP メタリックタイプ


コネクタ

DL6-CP（F06）
光コード数2
光ファイバー心数2
ケーブル長
1m～2000mまでオーダー製作可能
備考※ケーブル長10mの場合、
「SG-D21G125-LAP-10M-W-DL6」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

SG-D41G125-LAP-**M-W-DL6 コード集合LAP メタリックタイプ


コネクタ

DL6-CP（F06）
光コード数4
光ファイバー心数4
ケーブル長
1m～2000mまでオーダー製作可能
備考※ケーブル長10mの場合、
「SG-D41G125-LAP-10M-W-DL6」となります。

 ※納期についてはお問合せください。
製品仕様詳細はこちら

仕様

光コード数

1～67～10
光ファイバ心数1～67～10
コネクタDL6-CP（F06）
光ケーブル仕様テンションメンバ材質被覆付鋼線
外径約2.3mm
介在紐材質-
暖層材質-
シース材質LAPシース（黒色）
仕上がり外径約13mm約17mm

敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください。
また、敷設後は許容曲げ半径を必ずお守りください。
