G 185/250
大口径石英ガラス 光ファイバコード・ケーブル(素線外径250μm)
光学的仕様
| 光ファイバ種別 | コア径 （μm） | クラッド経 （μm） | 1次被覆径 （μm） | 波長 （nm） | 伝送損失 （dB/km） | 伝送帯域 |
|---|---|---|---|---|---|---|
| G 185/230 | 185 | 230 | 250 | 850 | 5.5 | 100 |
種類と構造
G 185/250-A12
| 盤内用 | |
| コネクタ | |
| 光コード数 | 1 |
| 光ファイバー心数 | 2 |
| 標準ケーブル長 | |
※納期についてはお問合せください。
型名
| G 185/250 | A | 1 | 2 |
|---|---|---|---|
| 光ファイバの種別 | 盤内用 | コード数 | コード心数 |

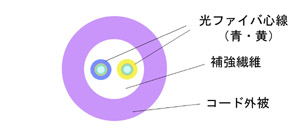

構造図
仕様
| 標準外径 | 2.8mm |
|---|---|
| 概算質量 | 7kg/km |
| 許容張力 | 150N |
| 許容曲げ半径 | 50mm |

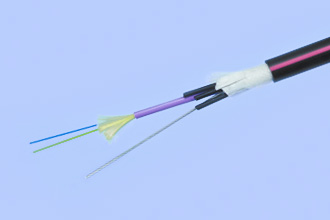

G 185/250-F12
| 屋内外用 | |
| コネクタ | |
| 光コード数 | 1 |
| 光ファイバー心数 | 2 |
| 標準ケーブル長 | |
※納期についてはお問合せください。
型名
| G 185/250 | F | 1 | 2 |
|---|---|---|---|
| 光ファイバの種別 | 屋内外用 | コード数 | コード心数 |

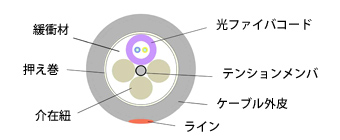

構造図
仕様
| 標準外径 | 9.4mm |
|---|---|
| 概算質量 | 72kg/km |
| 許容張力 | 300N |
| 許容曲げ半径（固定時） | 94mm |
| 許容曲げ半径（延長時） | 188mm |

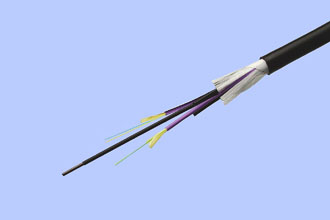

G 185/250-D*2
| 屋外補強用 | |
| コネクタ | |
| 光コード数 | * |
| 光ファイバー心数 | 2 |
| 標準ケーブル長 | |
※納期についてはお問合せください。
型名
| G 185/250 | D | ＊ | 2 |
|---|---|---|---|
| 光ファイバの種別 | 屋外補強用 | コード数 | コード心数 |

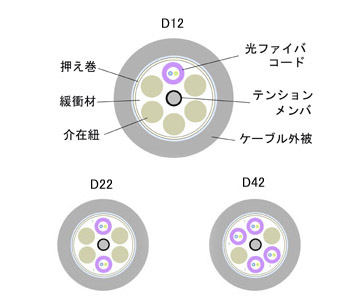

構造図
仕様
| 標準外径 | 14mm |
|---|---|
| 概算質量 | 170kg/km |
| 許容張力 | 1500N |
| 許容曲げ半径（固定時） | 140mm |
| 許容曲げ半径（延長時） | 280mm |
特殊外装光ファイバーケーブル

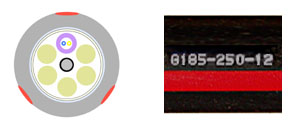

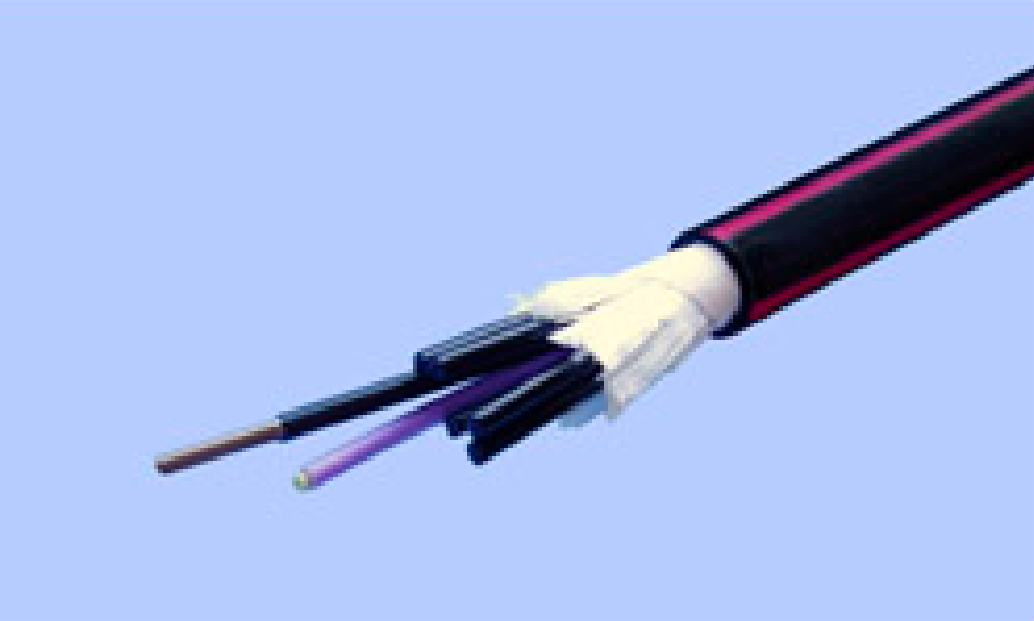

G 185/250-D12-L3R（赤ラインシースケーブル）

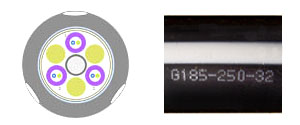

G 185/250-D32-FRS-LW3（白ラインシースケーブル）
その他の特殊仕様品
難燃性屋外補強型
メタルコルゲート
・特殊外装ケーブルの製作はDタイプ（屋外補強型）となります。
・その他の特殊外装については別途ご相談願います。

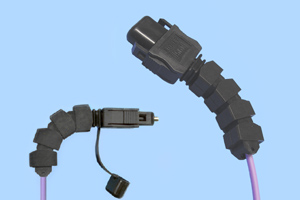

コネクタ保護部材登場！
